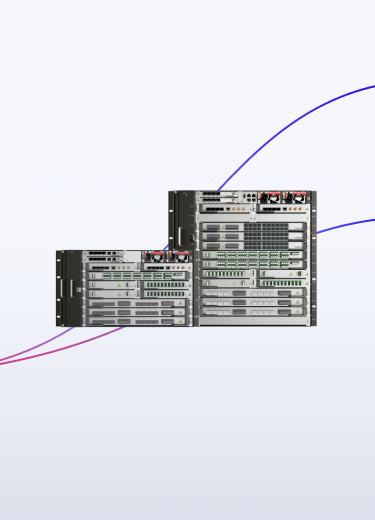

DWDM-система
«Ангара»

Новая DWDM-система операторского класса

Система предназначена для организации оптических сетей любой конфигурации со сверхвысокой пропускной способностью. OTN-транспондеры платформы поддерживают линейные скорости до 800 Гбит/с на канал в частотном диапазоне С6T с возможностью расширения до L6T. Оборудование обеспечивает передачу различных клиентских сервисов, в том числе, чувствительных к задержкам. Управление сетью осуществляется средствами интеллектуальной системы управления с поддержкой внешних систем оператора OSS/BSS.

Каталог

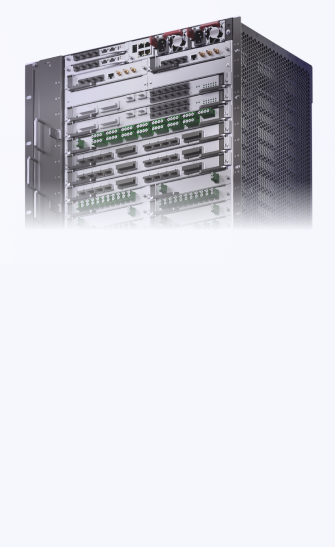

Новая архитектура

  • 64 Тбит/с

    Максимальная пропускная способность
    при организации 80 каналов по 800 Гбит/ с (C6T + L6T)

  • 26 блоков в 10U шасси

    Новая архитектура шасси с разделителями слотов значительно повышает эффективность использования стоечного пространства

Магистральные
400G

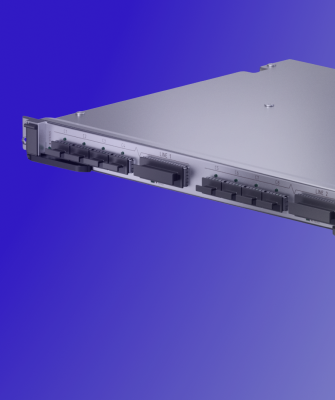

  • Высокоскоростные широкополосные ULH-каналы 400G DP-QPSK @150GHz для передачи на максимальные расстояния

Шасси платформы в форм-факторах 3 | 6 | 10U

Универсальное решение

  • Платформа закрывает все уровни сетевой топологии — от соединений точка-точка до высоконагруженных участков магистральных и региональных сетей со сложной топологией

Гибкость управления

  • Система управления с продвинутым набором функционала для DWDM/OTN-сетей

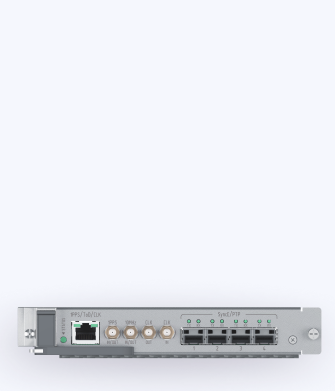

Передача трафика, чувствительного к задержкам

  • Передача сигналов синхронизации SyncE и PTP 1588v2 позволяет организовывать оптический транспорт на различных сегментах сетей мобильных операторов, в том числе поколений 4G и 5G

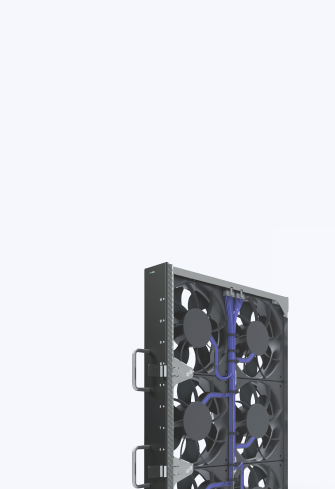

Мощность и охлаждение

  • Блок вентиляции в нескольких вариантах исполнения (на 80 мм и 140 мм FAN), воздушный поток до 53 куб.м/мин

  • Максимальное энергопотребление 10U шасси - DC 2000 Вт / AC 3000 Вт

Технические характеристики

Для перемещения
по таблице листайте вбок

Тип шасси
V10RS
V6RS
V3RS
Количество слотов для функциональных блоков, не более
26
14
6
Максимальная пропускная способность канала, Гбит/с
800
800
800
Спектральный диапазон, нм
С6T (от 1524,50 до 1572,06 включительно)
С6T (от 1524,50 до 1572,06 включительно)
С6T (от 1524,50 до 1572,06 включительно)
Максимальное количество каналов/частотный план
Для С6T:
до 120 каналов в сетке 50 ГГц /Fixed
или до 60 каналов в сетке 100 ГГц/Fixed
или до 40 каналов в сетке 150 ГГц/Fixed
или настройка ширины канала с шагом до 6,25 ГГц/ FlexGrid

L6T Ready
Для С6T:
до 120 каналов в сетке 50 ГГц /Fixed
или до 60 каналов в сетке 100 ГГц/Fixed
или до 40 каналов в сетке 150 ГГц/Fixed
или настройка ширины канала с шагом до 6,25 ГГц/ FlexGrid

L6T Ready
Для С6T:
до 120 каналов в сетке 50 ГГц /Fixed
или до 60 каналов в сетке 100 ГГц/Fixed
или до 40 каналов в сетке 150 ГГц/Fixed
или настройка ширины канала с шагом до 6,25 ГГц/ FlexGrid

L6T Ready
Совместимый телекоммуника­ционный шкаф
ETSI 19/21”
ETSI 19/21”
ETSI 19/21”
Поддержка спецификаций
ITU-T G.709/Y.1331, ITU-T G.709.1, ITU-T G.798, ITU-T G.798.1, ITU-T G.694.1
ITU-T G.709/Y.1331, ITU-T G.709.1, ITU-T G.798, ITU-T G.798.1, ITU-T G.694.1
ITU-T G.709/Y.1331, ITU-T G.709.1, ITU-T G.798, ITU-T G.798.1, ITU-T G.694.1
Доступные скорости линейных интерфейсов
100G/200G/300G/400G/500G/600G/800G
100G/200G/300G/400G/500G/600G/800G
100G/200G/300G/400G/500G/600G/800G
Доступные типы клиентских интерфейсов
Ethernet: 1 GE, 10GE LAN, 10GE WAN, 25GE, 40GE, 100GE, 400GE
Fast Ethernet (FE)
OTN: OTU2, OTU2e, OTU4, OTUCn
SDH: STM-1, STM-4, STM-16, STM-64
FibreChannel: FC800, FC1200, FC1600, FC3200
CPRI: CPRI7, CPRI8, CPRI10, eCPRI (10GE, 25GE)
Ethernet: 1 GE, 10GE LAN, 10GE WAN, 25GE, 40GE, 100GE, 400GE
Fast Ethernet (FE)
OTN: OTU2, OTU2e, OTU4, OTUCn
SDH: STM-1, STM-4, STM-16, STM-64
FibreChannel: FC800, FC1200, FC1600, FC3200
CPRI: CPRI7, CPRI8, CPRI10, eCPRI (10GE, 25GE)
Ethernet: 1 GE, 10GE LAN, 10GE WAN, 25GE, 40GE, 100GE, 400GE
Fast Ethernet (FE)
OTN: OTU2, OTU2e, OTU4, OTUCn
SDH: STM-1, STM-4, STM-16, STM-64
FibreChannel: FC800, FC1200, FC1600, FC3200
CPRI: CPRI7, CPRI8, CPRI10, eCPRI (10GE, 25GE)
Поддержка передачи сигналов синхронизации
PTP, IEEE 1588v2, ITU-T G.8273.2, G.8275.1 (Full Timing Support)
PTP, IEEE 1588v2, ITU-T G.8273.2, G.8275.1 (Full Timing Support)
PTP, IEEE 1588v2, ITU-T G.8273.2, G.8275.1 (Full Timing Support)
Охлаждение (направление воздушных потоков)
боковое (слева направо)
боковое (слева направо)
боковое (слева направо)
Механизмы защиты
с использованием оптического блока резервирования:
- защита 1+1 оптического канала OCh;
- защита 1+1 оптической мультиплексной секции OMS;
- защита 1+1 оптической секции передачи OTS;

на уровне OTN:
- резервирование ODU-соединений SNCP (SNC/I, SNC/N)
с использованием оптического блока резервирования:
- защита 1+1 оптического канала OCh;
- защита 1+1 оптической мультиплексной секции OMS;
- защита 1+1 оптической секции передачи OTS;

на уровне OTN:
- резервирование ODU-соединений SNCP (SNC/I, SNC/N)
с использованием оптического блока резервирования:
- защита 1+1 оптического канала OCh;
- защита 1+1 оптической мультиплексной секции OMS;
- защита 1+1 оптической секции передачи OTS;

на уровне OTN:
- резервирование ODU-соединений SNCP (SNC/I, SNC/N)
Резервирование блока управления
по схеме 1+1
(возможен вариант исполнения без резервирования)
по схеме 1+1
(возможен вариант исполнения без резервирования)
по схеме 1+1
(возможен вариант исполнения без резервирования)
Управление оборудованием
CNE «Аксон», NMS «Титан»
CNE «Аксон», NMS «Титан»
CNE «Аксон», NMS «Титан»
Интерфейсы управления и мониторинга
WebGUI, SNMPv2, NETCONF/YANG
WebGUI, SNMPv2, NETCONF/YANG
WebGUI, SNMPv2, NETCONF/YANG
Интеграция с OSS/BSS
да, взаимодействие по протоколу REST API через NBI
да, взаимодействие по протоколу REST API через NBI
да, взаимодействие по протоколу REST API через NBI
Конструктивные параметры
Габаритные размеры шасси c учётом ручек
(длина x глубина x высота), мм
483 х 329 х 133
483 х 329 х 260
483 × 329 × 443
Габаритные размеры шасси без учёта ручек
(длина x глубина x высота), мм
483 х 300 х 133
483 х 300 х 260
483 × 300 × 443
Эксплуатационные характеристики
(условия окружающей среды)
Рабочая температура, °C
от +5 до +40 включительно
от +5 до +40 включительно
от +5 до +40 включительно
Температура транспортировки/хранения
от –40 до +40 включительно
от –40 до +40 включительно
от –40 до +40 включительно
Влажность при температуре +25° C, %,
(без конденсации)
до 80
до 80
до 80
Атмосферное давление, кПа
60 (450 мм рт. ст.)
60 (450 мм рт. ст.)
60 (450 мм рт. ст.)
Средняя наработка на отказ, ч, не менее
200 000
200 000
200 000

Программное обеспечение

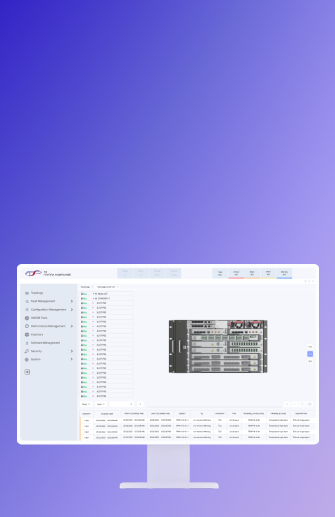

Система управления NMS Титан

Система управления класса NMS (Network Management System) для централизованного управления оборудованием DWDM и интеграции с внешними IT-системами (OSS/BSS)
